Tự động hóa trạm bơm hầm lò

Trạm bơm xả nước ngầm trong mỏ là một phần quan trong trong khai thác mỏ không lộ thiên. Việc khoan sâu vào lòng đất để khai thác than, luôn luôn chạm vào các mạch nước ngầm, từ đây, nước sẽ rò rỉ vào đường hầm lò, được dẫn tới vị trí thấp, nơi có bể chứa nước xả; ngoài ra phải kể đến lượng nước được sử dụng để sục rửa, phun chống bụi trong quá trình khai thác. Trạm bơm xả tại đây sẽ làm nhiệm vụ đưa lượng nước này ra khỏi hầm lò, đảm bảo đường lò không bị ngập, an toàn cho công nhân khai thác và các máy móc được sử dụng trong lò.

Tự động hoá trạm bơm là một phần tất yếu, với những ưu điểm như sau :

  • Vận hành tin cậy, đảm bảo chức năng thoát nước ngầm hầm lò.
  • Đảm bảo an toàn sản xuất, cải thiện môi trường làm việc.
  • Nâng cao hiệu suất sử dụng hệ thống bơm.
  • Tiết kiệm năng lượng, giảm chi phí vận hành.
  • Giảm sự cố phát sinh cũng như nâng cao khả năng xử lí kịp thời các sự cố tràn nước, thẩm thấu.
  • Bảo vệ tự động các thiết bị bơm nước, kéo dài tuổi thọ cho thiết bị.

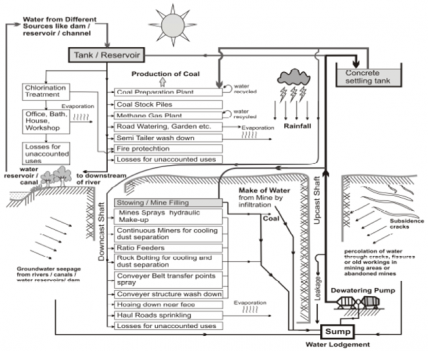

Sơ đồ nguồn nước trong hầm lò

sơ đồ nước trong hầm lò

Trạm bơm sẽ gồm các phần :

  • Hệ thống bể chứa, đảm bảo chứa đủ lượng nước sinh ra trong hầm lò trong thời gian ngắn.
  • Hệ thống bơm ly tâm cho phép hoạt động với môi trường hầm lò có bụi bẩn, nước thải có độ bùn và ăn mòn cao. Đi kèm là bộ phận mồi bơm tự động.
  • Hệ thống giám sát và điều khiển trạm bơm. Đảm bảo trạm bơm vận hành tự động hiệu quả và an toàn.
  • Hệ thống truyền thông, giám sát từ xa trạm bơm.



Bơm ly tâm được sử dụng để tạo chênh áp, hút nước từ hệ thống bể chứa, đẩy nước lên vị trí cao, xả nước ra ngoài phạm vi hầm lò.

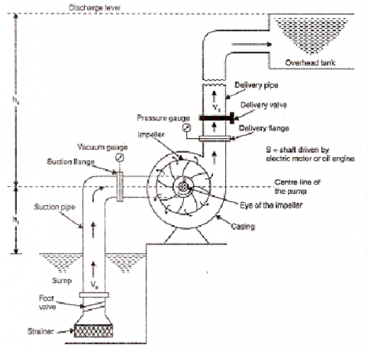

nguyên tắc hoạt động của bơm

Đường vào và ra của dòng nước

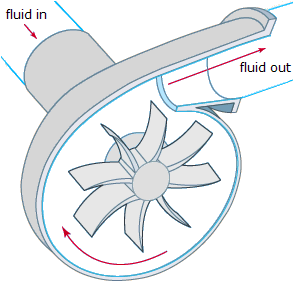

nguyên tắc hoạt động của bơm(1)

Trong việc sử dụng bơm ly tâm, việc quan trọng trước khi chạy bơm là phải điền đầy thân bơm với nước, việc có bọt khí trong thân bơm sẽ gây nguy hiểm cho bơm trong quá trình vận hành. Có vài phương pháp thực hiện : bơm hút chân không, sử dụng jet-pump … về cơ bản là tạo áp suất âm tại điểm hút, để rút  hết không khí, đồng thời điền đầy bằng nước từ bể chính hoặc bể mồi.

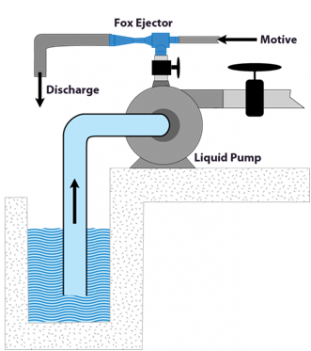

phương pháp mồi bơm hút chân không 2phương pháp mồi bơm hút chân không 1
Máy hút chân không sử dụng cho 1 bơm

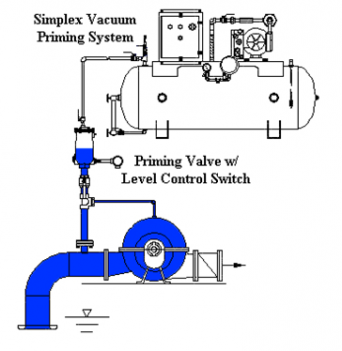

phương pháp mồi bơm hút chân không

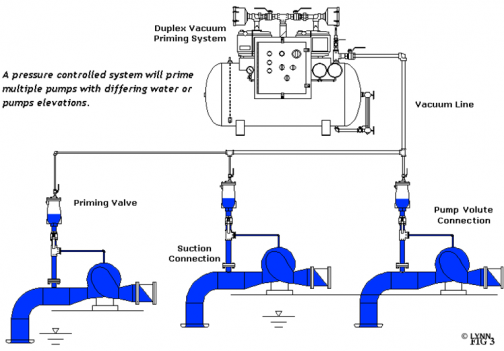

Máy hút chân không sử dụng cho nhiều bơm

hút chân không cho nhiều bơm

Hệ thống giám sát và điều khiển tự động trạm bơm :

  • Bộ điều khiển trung tâm
  • Các cảm biến giám sát mực nước, đường ống, trạng thái van, động cơ, máy hút chân không.
  • Tủ động lực sử dụng biến tần – khởi động mềm để vận hành bơm và van.
  • Toàn bộ hệ thống có kết nối truyền thông đảm bảo luôn có thông tin  thông suốt.

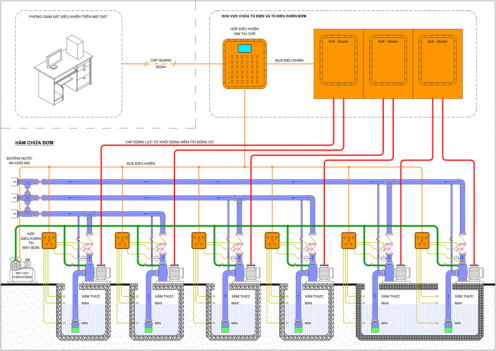

cấu trúc hệ thống điều khiển

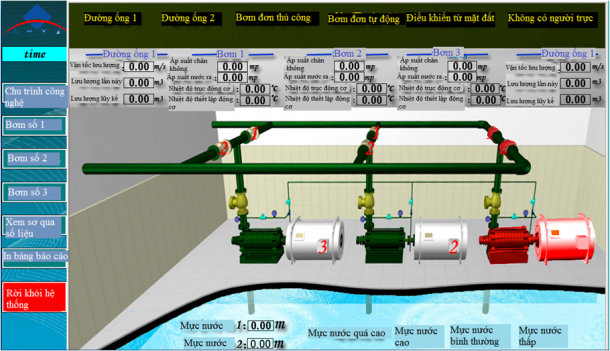

Giao diện giám sát và vận hành trạm bơm từ xa, đảm bảo an toàn cho công nhân vận hành, theo dõi đầy đủ thông số, trạng thái của trạm, giải thiểu được khi phí vận hành.
