IsoNAV685-D-B thiết bị chuyên dụng cho giám sát điện trở cách điện của hệ thống điện gió
IsoNAV685-D-B thiết bị chuyên dụng cho giám sát điện trở cách điện của hệ thống điện gió – hệ thống điện có trung tính không nối đất
Một hệ thống phát điện với turbin gió muốn hoạt động ổn định và an toàn, cần được kiểm soát chặt chẽ lỗi cách điện – động cơ máy phát tới hệ thống cáp truyền tải.
Nguyên nhân thường gặp nhất của lỗi cách điện hoặc lỗi dòng là do:
- Thiệt hại cơ khí của các loại cáp do
- sự rung
- sự xoắn lại
- phạm vi nhiệt độ rộng
- Điện trở cách điện thấp quá mức gây ra bởi
- Độ ẩm
- Dầu hộp số và thủy lực
- Bụi
- Sét, tia chớp
Lỗi dòng hoặc lỗi cách điện sẽ gây ra các hậu quả nghiêm trọng, ví dụ như:
- Chi phí cao do gián đoạn hoạt động
- Nguy cơ cháy trong trường hợp công suất tiêu tán > 60 W
- Hư hỏng nghiêm trọng hệ thống an toàn
- Cần các biện pháp bảo trì đột xuất
- Khởi động bất ngờ của các thiết bị bảo vệ
- Mối nguy hiểm cho nhân viên bảo trì
Trong hệ thống có nối đất

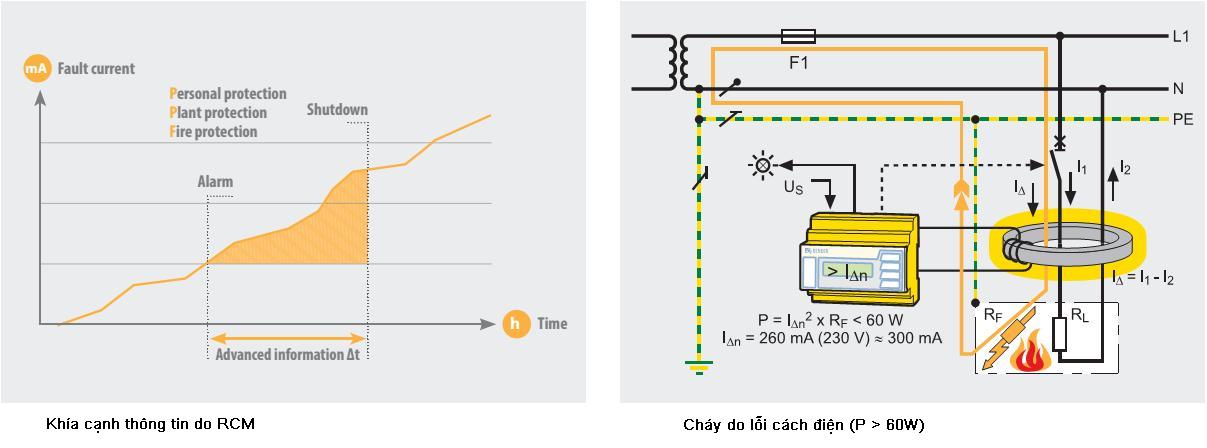

Thiết bị/ hệ thống giám sát dòng rò RCM/ RCMS – Bảo vệ chống lại tắt nguồn không mong muốn và nguy cơ cháy
Bạn nên làm gì?
- Vĩnh viễn giám sát dòng điện rò trong các thành phần quan trọng
- Cài đặt thêm thiết bị / hệ thống giám sát dòng điện rò vào các thiết bị bảo vệ hiện có
- Giữ điện trở cách điện của các cài đặt cao bằng cách ngay lập tức khoanh vùng và chấn chỉnh lỗi cách điện
Lợi ích
- Tăng tính sẵn sàng của các cài đặt
- Nhân sự và cài đặt an toàn
- Tăng tỷ lệ lợi nhuận trên các cài đặt, do giảm thời gian ngưng hoạt động
- Không có bất ngờ tắt máy, dòng lỗi trong phạm vi mA được phát hiện và báo hiệu ở giai đoạn sớm
- Các lần truy cập dịch vụ có thể được lên kế hoạch tốt hơn

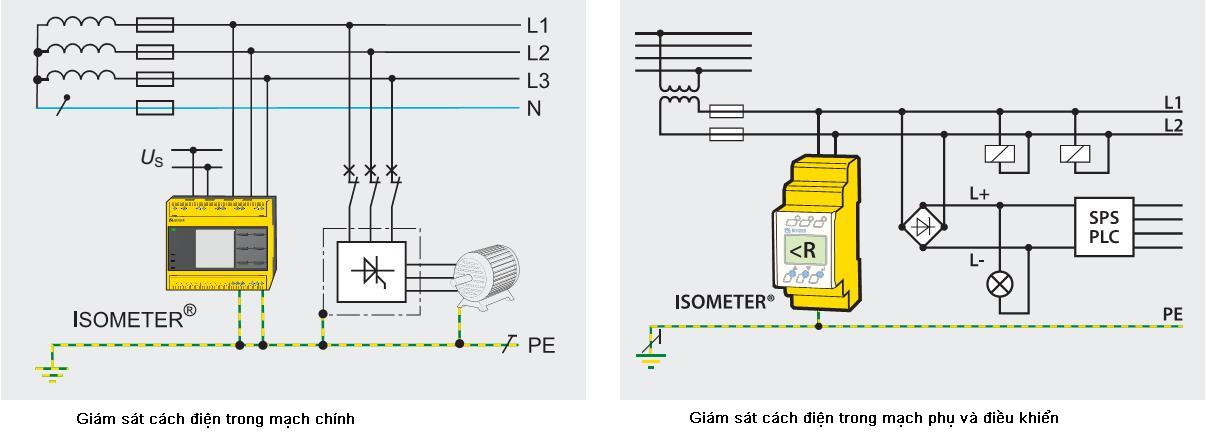

Trong hệ thống không nối đất Thiết bị giám sát cách điện (ISOMETER®) – Hệ thống cảnh báo sớm vượt trội
Nguồn cung cấp điện không nối đất (hệ thống IT) có một lợi thế vô giá – trong đó lỗi cách điện đầu tiên sẽ không gây ra một sự thất bại của hệ thống. Kết quả là quá trình hoạt động phức tạp của các hệ thống cấp điện bởi tua-bin gió không bị gián đoạn. Các hệ thống IT có thể tiếp tục hoạt động trong điều kiện kiểm soát và các lỗi có thể được sửa chữa ở giai đoạn thích hợp, mà không phát sinh các chi phí liên quan tới những thất bại.
Khác biệt của hệ thống IT liên quan đến điện áp, điện trở cách điện tự nhiên, độ lớn của điện dung rò rỉ và các dạng sóng điện áp (AC, DC, AC và DC thành phần, …). Những tính năng này xác định các yêu cầu về giám sát cách điện.
Bạn nên làm gì?
- Chọn hệ thống IT
- Sử dụng thiết bị giám sát cách điện thích hợp (ISOMETER®)
- Vĩnh viễn theo dõi toàn bộ điện trở cách điện
Lợi ích
- Mức độ sẵn sàng cao nhất có thể cài đặt như các lỗi cách điện đầu tiên không dẫn đến tắt máy
- Điện trở nối đất cao hơn, đáng tin cậy hơn
- Do dòng lỗi thấp, không có nguy cơ cháy
- Linh hoạt hơn trong quá trình bảo dưỡng
- Cải thiện khả năng tương thích điện từ
- Cảnh báo sớm quyết định
Phát hiện lỗi đúng lúc bằng cách sử dụng giám sát cách điện
Mục đích của mỗi nhà điều hành là phát hiện lỗi đúng lúc và loại bỏ nguyên nhân kinh tế để đạt được an toàn và độ tin cậy hoạt động nhà máy tối ưu .
Một giải pháp đơn giản và hiệu quả là giám sát cách điện với isoNAV685-D-B. Bởi vì giá trị cách điện có thể được giám sát thường xuyên thông qua một giao diện, sự suy thoái của các cấp cách điện được phát hiện từ rất sớm. Điều này sẽ cho phép bảo trì theo kế hoạch để ngăn chặn việc ngừng đột xuất. Không chỉ vậy, nó cũng có thể sử dụng để xác định vị trí lỗi.
Tăng sự sẵn sàng cho hệ thống của bạn
Lợi ích
- Tăng tính sẵn sàng
- Tăng doanh thu
- Bảo dưỡng dự phòng thông qua phân tích xu hướng
- Giảm thời gian ngưng hoạt động
- Bảo vệ đầu tư
Làm thế nào để đo lường?
Trong các hệ thống cấp điện bởi tua-bin gió có nối đất, giải pháp của chúng tôi sử dụng thời gian khi hệ thống được tắt để theo dõi điện trở cách điện của hệ thống. Với các thiết bị giám sát cách điện mới của chúng tôi, chúng tôi đo điện trở cách điện của một vài MΩ. Vì vậy, có thể phát hiện lỗi, và nó nhạy cảm hơn 15-20 lần so với giám sát dòng rò cài đặt trong khoảng mA.
Hệ thống không nối đất được theo dõi liên tục (tức là trong khi hoạt động và khi chúng được tắt) bởi iso685 ISOMETER® của chúng tôi.
Thông tin chi tiết có thể được tìm thấy trên www.bender.de
Tích hợp vào một hệ thống sẵn có
Biểu đồ cho thấy sự giám sát của một biến tần kết nối với một máy phát điện ở trạng thái tắt. Các điện trở cách điện được đo giữa các biến tần DC liên kết và mạch đầu ra biến tần. Các isoNAV685-D-B sau đó đo lường tất cả ba đường dẫn liên tiếp và ghi lại ba điện trở cách điện. Trong khi thực hiện điều này, sự suy thoái của các điều kiện hệ thống có thể được phát hiện ở giai đoạn rất sớm. Với lợi thế thông tin này, việc bảo trì hệ thống có thể được thực hiện trước khi nó bị ngưng trệ hoặc xảy ra một số lỗi hệ thống.

Các isoNAV685-D-B có thể được cài đặt khi có rất ít hoặc không có gió. Nó không cần thiết phải đóng cửa nhà máy và vì thế không có thiệt hại. Để kết nối các thiết bị trong hệ thống, liên kết DC (DC + và DC-) và tần số phía đầu ra biến tần được kết nối với isoNAV685-D-B. Hơn nữa, hai kết nối đất là cần thiết để giám sát cách điện. Để tắt máy khi chuyển đổi tần số đi vào hoạt động, một số liên lạc miễn phí hoặc một tín hiệu đầu ra PLC từ bộ điều khiển là cần thiết. Sau đó tín hiệu này được áp dụng cho một đầu vào kỹ thuật số của isoNAV685-D-B.
Việc cài đặt các isoNAV685-D-B có thể được giám sát bởi nhân viên của chúng tôi theo yêu cầu.

STT | Tính năng thiết bị | Ứng dụng (*) | ||
1 | Giám sát cách điện
Không có sự gián đoạn hoạt động khi có lỗi cách điện đầu tiên |
Mạch máy phát điện | ![]() |
Thiết bị giám sát cách điện ISOMETER® iso685 |
2 | Tránh lỗi điều khiển của thiết bị giám sát và hiển thị | Mạch điều khiển | ![]() |
Thiết bị giám sát cách điện ISOMETER® IR425 |
3 | Giám sát dòng rò AC/ DC
Ngăn chặn sự tắt đột ngột và ngừng trệ trong hệ thống an toàn quan trọng của hệ thống cấp điện bởi tua-bin gió nối đất |
Điều khiển bước | ![]() |
Hệ thống giám sát dòng rò đa kênh AC/ xung DC, AC/DC RCMS460 |
4 | Phát hiện sự xuống cấp của cấp cách điện | Điều khiển chệch hướng | ![]() |
Biến dòng đo lường W35AB |
5 | Giám sát lưới
Giám sát thứ tự pha, tần số và điện áp với các thông số ngưỡng có thể được cấu hình |
Điểm cung cấp | ![]() |
Rơ le giám sát điện áp và tần số VMD423 |
6 | Giao tiếp
Các Gateway có thể truyền tải điện trở cách điện và dòng rò cho hệ thống giám sát |
Giám sát trạng thái và SCADA | ![]() |
BMS Ethernet gateway COM465IP |
(*) trong cài đặt tại các hệ thống cấp điện bởi tua-bin gió
Xin liên hệ với chúng tôi để biết thêm chi tiết.
